不銹鋼法蘭橡膠接頭

文章出處：上海松夏減震器有限公司 添加時間：2019-04-13 14:51

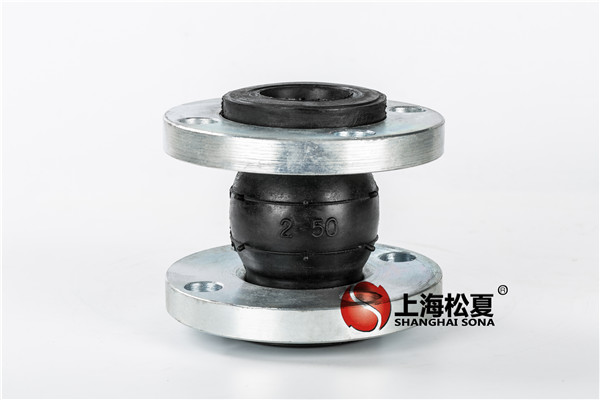

不銹鋼法蘭橡膠接頭產品圖片：

不銹鋼法蘭橡膠接頭產品圖

不銹鋼法蘭橡膠接頭結構圖及參數表：

公稱通徑DN 長度Lmm 螺絲數 n 螺栓孔直徑 mm 螺栓孔中心圓直徑mm 軸向位移 mm 橫向位移mm 偏轉角度（a1+a2）
mm
Inch
伸長
壓縮
25 1 95 4 14 85 6 9 9 15
32
1 1/4
95 4 18 100 6 9 9 15
40 1 1/2 95 4 18 110 6 10 9 15
50 2 105 4 18 125 7 10 10 15
65 2 1/2 115 4 18 145 7 13 11 15
80 3 135 4 18 160 8 15 12 15
100 4 150 8 18 180 10 19 13 15
125 5 165 8 18 210 12 19 13 15
150 6 180 8 23 240 12 20 14 15
200 8 210 8 23 295 16 25 22 15
250 10 230 12 23 350 16 25 22 15
300 12 245 12 23 400 16 25 22 15
350 14 255 16 23 460 16 25 22 15
400 16 255 16 25 515 16 25 22 15
450 18 255 20 25 565 16 25 22 15
500 20 255 20 25 620 16 25 22 15
600 24 260 20 30 725 16 25 22 15
700 28 260 24 30 840 16 25 22 15
800 32 260 24 34 950 16 25 22 15
900 36 260 28 34 1050 16 25 22 15
1000 40 260 28 34 1160 18 26 24 15
1200 48 260 32 41 1380 18 26 24 15
1400 56 260 36 34 1560 20 28 26 15
1600 64 350 40 34 1760 25 28 30 10
1800 72 400 44 41 1970 25 30 30 10
2000 80 450 48 48 2180 25 30 30 10
2200 88 500 52 43 2390 25 35 30 10
2400 96 500 56 43 2600 25 35 30 10
2600 104 500 60 48 2810 25 35 30 10
2800 112 500 64 48 3020 25 35 30 10
3000 120 500 68 48 3220 25 35 30 10
3200 128 500 72 36 3430 25 35 30 10




?
